کابل فیبر نوری NZ چیست؟

همانطور که در مقاله فیبر نوری چیست به آن اشاره شد فیبرهای نوری به سه دسته  فیبر نوری single mode (سینگل مد) ،فیبر نوری multimode (مالتی مد) و فیبر نوری NZ  تقسیم می‌شوند. فیبرهای NZ  زیرمجوعه‌ای از فیبرهای  Single mode  (سینگل مد) میباشند . در این مقاله که توسط fiberopticbank.com نوشته شده است می‌خواهیم به معرفی انواع کابل فیبر نوری NZ و بررسی تاریخچه آنها بپردازیم.

فیبر نوری NZ

دسته سوم  فیبرهای  نوری  همانطور  که در قسمت  بالا به  آن  اشاره شد فیبرهای نوری NZ هستند که در  این مقاله تحت عنوان کابل فیبر نوری NZ چیست؟ به شرح کامل آن می‌پردازیم.
نوع سوم از فیبرها،  زیر مجموعه فیبرهای Single mode می‌باشند که امروزه در بازار تحت عنوان  فیبرهای NZ  عرضه می‌شوند. امروزه این Type از فیبرهای  singlemode  به صورت دسته‌ای جداگانه مطرح می‌شوند که در متن زیر به توضیح ویژگی‌های فیبرهای NZ می‌پردازیم.

کابل فیبر نوری NZ

در سال‌های اخیر برای رفع مشکل غیر خطی، کلاسی جدید از فیبرهای DSF معرفی شد که آنها را NZ – DSF  نامگذاری کردند. NZ –DSF  که مخفف Non –zero dispersion –shifted fiber یا همان کابل فیبر نوری NZ می‌باشد که برای حل مشکلات فیبر پراکنده شده طراحی شده است.
Non-zero dispersion –shifted fiber فیبرهای NZ به معنی پراکندگی غیر صفر فیبر منتقل شده می‌باشد که به عنوان نسل بعدی رسانه برای لینک‌های انتقال فیبر نوری محلی که طیف گسترده‌ای از طول موج سیگنال‌ها و تقویت Raman را ارائه می‌دهد.

راه‌حل NZ -DSF برای مقابله با محدودیت‌ها

کابل فیبر نوری NZ یا فیبرهای NZ -DSF برای مقابله با محدودیت‌ها و مشکلات FWM در فیبر DSF که در مقاله فیبرهای سینگل مود Single mode به توضیح آن پرداختیم توسعه یافت. فیبرهای نوری NZ یا  NZ -DSF به این شیوه عمل می‌کند که λ۰ را از هر دو طرف انتهایی باند به طول موج  ۱۵۵۰nm انتقال می‌دهد.

برتری و مزیتی که باعث می‌شود فیبرهای NZ -DSF یا همان فیبرهای NZ از فیبرهای DSF بهتر باشند موضوع تطبیق دادن جبران پراکندگی یا پاشندگی خود از روش پراکندگی یا پاشندگی یکپارچه و یکنواخت مقدار کم و پایین در کل مسیر فیبر، با کمترین اتلاف در ۱۵۵۰nm جابجا می‌کند و برای تحمل بیشتر اثرات غیر خطی است که با پراکندگی +ZN D  و پراکندگی -ZN D در دسترس است. شکل زیر گویای مطالب بالا می‌باشد.



فیبر نوری NZ

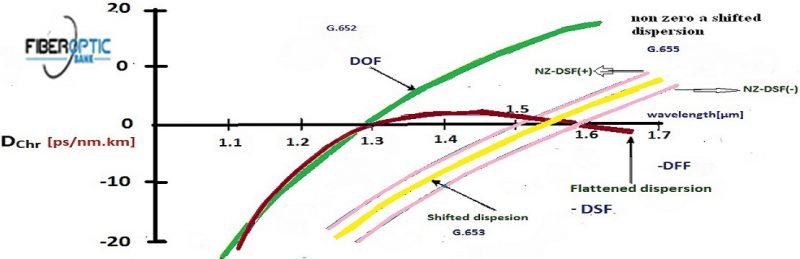

نمودار نشان دهنده ی پراکندگی فیبرهای نوری NZ

برای فهم بهتر و توضیحات بیشتر در ارتباط با مطالب بالا ویدئویی در جهت توضیح تاریخچه فیبر نوری NZ و نحوه پیدایش آن و چگونگی  عملکرد  فیبرهای NZ و  نحوه از بین بردن پراکندگی در فیبرهای  DSF قرار داده‌ایم که تمام مطالب گفته شده به صورت زیر نویس انگلیسی زیر کلیپ ویدئو قرار داده شده است .

First slide

preading problem standard step index single mode fibers has zero dispersion single mode fiber has zero dispersion and a 1310nonometer
but a 1310 delimiter is not the lowest losspoint instead the lowest Italian point is at 1550 nanometer has been
widely used long distance telecom networks so in order to match this lowest attenuation point at a 1550 nm and
in ears invented zero dispersion shifted fibers in mid-1980 s   they moved the waveguide dispersion even further down so the
total chromatic dispersion is zero at 1550 nm this first simply called dispersion shifted fiber but after
the invention of non zero dispersion shifted fiber which I will discuss in the nex slide these fibers are now called zero dispersion shifted fibers

Second Slide

zero means their dispersion is zero in the middle of the erbium doped fiber amplifierband although this design worked well
for single channel systems it proved unsuitable for WDM when multiple object annals passed through the same fiber at Rivlin
sees where dispersion very close to zero they suffer from a type of crosstalk called for wave mixing the degradation is
so sever that zero dispersion shifted fiber cannot be used for dense WDM systems zero dispersion shifted fibers were
installed in some systems but never came into wide use and are no longer than the manufactured and that is
.why engineers invented non zero dispersion shifted fibers

the way to avoid four wave mixing is to move the zero dispersion wavelength outside of the wavelength band used for
erbium doped fiber amplifiers name non zero comes from the fact that their dispersion is shifted to a value is low
but not zero in the 1550 nm band of erbium doped fiber amplifiers this dispersion is enough to keep signals
at a closely spaced wavelength is from staying in phase over long distances and causing serious talk this small dispersion
can be provided by moving the zero dispersion wavelength either shorter or longer than the erbium fiber 1550 nm band
as show in this figure for dents WDM applications using EDF phase the car in the fever ID is
a zero dispersion point at a wavelength of 1500 nm or less dispersion shifted  fibers do this by using different
refractive index profile these lines so they can adjust amount of we’ve got dispersion differently this figures show refractive index
profile example a1 – 0 dispersionshifted fiber and one non-zero dispersion shifted fiber so there you have it please don’t forget

تاریخچه فیبر نوری NZ

اگر به صورت تخصصی بخواهیم مبحث کابل فیبر نوری NZ و تاریخجه آنرا تجزیه و تحلیل نماییم، به صورت زیر بیان می‌شود که NZ در مدل اولیه مطرح شد:

به این شکل که فیبرهای + NZ D و فیبرهای – NZ D که هرکدام از این مدل فیبرهای NZ درطول موج‌های پراکندگی صفر متفاوت هستند.
فیبرهای +NZD درطول موج ۱۵۱۰nm و فیبرهای – NZ D در طول موج ۱۵۸۰nm فعالیت می‌کنند و از آن حیث که نقطه پراکندگی صفر فیبرهای NZ یا همان فیبرهای  NZ-DSF  خارج از پنجره ارتباطات نرمال است.
اختلاط چهار موج و دیگر اثرات غیرخطی را به حداقل می رساند و این گونه بود که  کابل فیبر نوری NZ مشکل غیرخطی راه‌حل نمود.

از انواع دیگر  ZN می‌توان به [RS-NZDSF[clarify اشاره کرد که دارای شیب کم در تغییر پراکندگی می‌باشد.
NZ DSF  دارای هسته بزرگی است که باعث تخریب مشکل اثر غیرخطی باقی مانده با قدرت پرتاپ بالا می‌شود. در + NZD و  – NZD  برخی از راه‌های طولانی انتقال فیبرهای نوری جایگزی شدند.

به این صورت که segment هایی بابخش‌هایی برای جبران خود پراکندگی خود با پراکنش یکنواخت پایین درپنجره حداقل افت طول موج ۱۵۵۰nmجایگزین شدند.
فیبرهای NZای که امروزه مورداستفاده قرار می‌گرد نسخه اصلاح شده در طول موج ۱۵۵۰nm می‌باشد که دارای شیب پراکندگی می‌باشد.
برندهای رایج فیبرهای NZ در  fiberopticbank.com ،شهید قندی، رفسنجان، ETK  ترکیه می‌باشد.

این مقاله توسط بانک فیبر نوری نوشته و تدوین شده است و برای نوشتن این مقاله از سایت‌های cablofil  و RS استفاده شده است.
