یراق فیبرنوری 20 سانتی و 30 سانتی هوایی
محصولی که امروز توسط متخصصان فنی بانک فیبرنوری و شبکه مورد بحث و بررسی قرار میگیرد یراق فیبرنوری 20 سانتی و یراق فیبرنوری 30 سانتی هوایی میباشد در مقاله ی یراق آلات فیبرنوری به طور کامل به بررسی یراق های فیبر نوری یا کلمپ فیبرنوری پرداختیم در این صفحه نیز پس از توضیح اجمالی در رابطه با اینکه یراق فیبرنوری چیست به کلمپ های 20 سانتی و کلمپ های 30 سانتی میپردازیم.
یراق فیبرنوری (کلمپ فیبر نوری) چیست ؟
Pension Clamps یا همان یراق آلات فیبرنوری یا کلمپ فیبرنوری ، انواع کابل فیبرنوری هوایی مانند کابل های ADSS یا کابل های OSSC یا OPGW را به تیر های مختص به کابل کشی این دسته از کابل ها حال اعم از تیر های بتنی یا تیر های سیمانی متصل و ساپورت میکنند.
به صورت اصطلاحی گیره های نگهدارنده یا همان کلمپ های فیبرنوری ،هادی ها را به عایق ها متصل میکنند.
پس از پرداختن به توضیح کلمپ های فیبرنوری به کاربرد آنها میپردازیم .
کاربرد کلمپ فیبرنوری :
- یک اتصال مکانیکی ایمن در همه شرایط :
کلمپ ها یا یراق های فیبرنوری اگه با قطعه ای به نام controlled grip ترکیب شوند و باهم استفاده شوند ماکسیمم کارایی و ماکسیمم اسپن ممکن را ارائه میدهند. این ترکیب از آسیب رسیدن به کابل جلوگیری میکند - طراحی به صورت خطی
- طراحی به صورت مقاوم در برابر وزش باد و شوک های طوفان
کاربرد های یراق های فیبرنوری (کلمپ فیبرنوری ) در کابل های هوایی
فیبرنوری هوایی ADSS
محصول یراق آلات فیبرنوری هوایی که امروز در بانک فیبرنوری مورد بررسی قرار میگیرد یراق آلات عبوری و کششی فیبرنوری هوایی برای تیر های بتنی و سیمانی میباشد
ور 10/100/10
فیبرنوری ها بر اساس نوع ساختار در سه دسته بندی خاکی و کانالی و هوایی دسته بندی می گردند . هر کدام از این تایپ فیبرنوری ها براساس کاربرد و نحوه مصرف آنها دارای ساختار متفاوتی از متریال خواهد بود . در اینجا به بررسی فیبرنوری هوایی می پردازیم .
فیبرنوری هوایی در دو دسته بندی فیبرنوری هوایی ADSS یا بدون مهار و خود نگهدار ( All-Dielectric Self-Supporting Fiber Cable) و یا مهاردار OSSC (Optical Self Support Cable) تقسیم بندی می شوند.
فیبرنوری هوایی ADSS :
این دسته از کابل ها دارای ساختار متفاوت و بدون ژله یا خشک میباشد. برای حفاظت کابل در مقابل نفوذ رطوبت از نوار جاذب رطوبت استفاده می شود.
این کابل در مجاورت کابل های فشارقوی استفاده می گردند و دارای روکش مقاوم ضد ترک (Anti Track) می باشند.
نیروی کشش کابل بر اساس فاصله استفاده آن براساس میزان حجم نوار های کششی متغیر می باشد می باشد که البته متناسب با شرایط جوی و نحوه کاربرد ، نیروی کشش متناسبا تنظیم و طراحی می گردد.
فیبرنوری هوایی OSSC :
این دسته از کابل ها برای حفاظت از فیبر نوری مهاردار هوایی در مناطقی که احتمال تیراندازی توسط شکارچیان وجود داشته باشد،همچنین در مناطق کوهستانی در ساختار کابل از نوار فولادی روکش دار بصورت دندان اره ای استفاده می شود. این کابل دارای یک محافظ نوار استیل دندانه اره ای با روکش پلیمری ( کروگیت) می باشد. براساس تیاز متقاضی ، در یک روکش و یا دو روکش نیز قابل تولید می باشد .
یراق آلات فیبرنوری هوایی

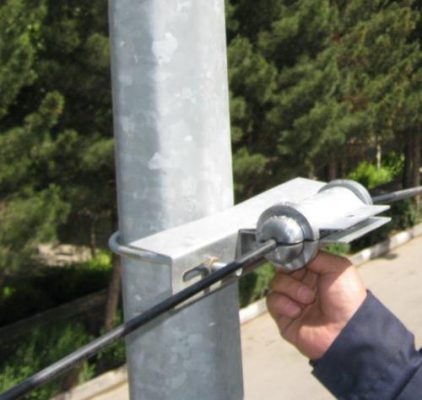

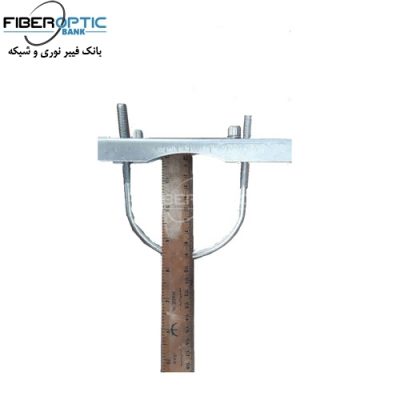

یراق فیبر نوری 20 سانتی / یراق فیبر نوری 30 سانتی
یراق آلات فیبرنوری جهت نگهداری و ثابت نمودن کابل بر روی دکل های سیمانی و بتنی استفاده می گردد. این شرکت توسط متخصصین اجرایی یراق آلات فیبرنوری هوایی جهت نمونه های کابل های فیبرنوری هوایی اشاره شده در بالا طراحی نموده است . یراق آلات فیبرنوری هوایی عبوری در سری تیرهای سیمانی با توجه به ابعاد 20 سانت با نام یراق فیبرنوری 20 سانتی و 30 سانت با نام یراق فیبرنوری 30 سانتی و در سری تیرهای بتنی 30 سانت و 40 سانت و 50 سانت طراحی شده است .
اطلاعات فوق توسط متخصصین فنی بانک فیبرنوری و شبکه تدوین و گردآوری شده است از سایت fiberonda استفاده شده است .
