مفصلهای فیبر نوری تجهیزاتی هستند که بعد از فیوژن کردن کابل‌های فیبر نوری از آنها استفاده می‌شود. وظیفه مفصل فیبر نوری محافظت از نقطه اتصال و فیوژن کابل‌های فیبر نوری است. در این مقاله می‌خواهیم پیرامون این موضوع صحبت کرده و کاربردهای آن را برایتان روشن سازیم. با ما همراه باشید…
مفصل فیبر نوری
مفصل فیبر نوری با توجه به کاربردش انواع مختلفی دارد. از جمله مفصلهای فیبر نوری، می‌توان به مفصلهای هوایی، خاکی و دریایی اشاره کرد. عموما کاربرد مفصلهای نوری به صورت Outdoor است. همچنین مفصلهای فیبرنوری از نظر ظاهری به دو دسته تقسیم می‌شوند:
- مفصلهای افقی
- مفصلهای عمودی
مفصلهای افقی
مفصلهای فیبر نوری نوع افقی، شکل ظاهریشان شبیه به سیلندر یا جعبه تخت است. همانطور که در قسمت بالا ذکر شد وظیفه مفصل‌ها، حفاظت از اتصالات و محل ارتباط کابل‌های فیبرهای نوری است.
کابل‌های خاکی، دفنی هستند و عموما در مسیرهای خاکی قرار می‌گیرند، به همین علت برای محافظت از محل فیوژن کابل‌ها از مفصلهای فیبر نوری استفاده می‌شود که باید ویژگی‌های مربوط و قابلیت تطبیق با محیط‌های کابل کشی شده را داشته باشند.
شرایط محل استفاده آنها با توجه به نوع خاک و شرایط جوی محیط جغرافیایی آنها متفاوت است.
در برخی از مواقع برای محافظت از کابل‌ها آنها را داخل یک کانال می‌کشند تا کمتر از محیط اطراف خود آسیب ببینند.
مفصلهای افقی را می‌توان به صورت کانالی یا خاکی استفاده نمود.
مفصلهای افقی نسبت به مفصلهای عمودی کاراتر می‌باشند و دارای کاربرد بیشتری هستند.
مفصلهای عمودی (مفصلهای هوایی)
شکل ظاهری این نوع از مفصل فیبر نوری، بصورت عمودی است، از این رو به نام مفصلهای عمودی شهرت دارند.
این مفصل‌ها گنبد شکل می‌باشند. از این جهت آنها را به نام مفصلهای گنبدی نیز می‌شناسند.
مفصلهای فیبرنوری عمودی عموما در کاربردهای هوایی و روی دکل‌ها استفاده می شوند، لذا آنها را به عنوان مفصل‌ها هوایی نیز می‌شناسند.
استفاده از این مفصل‌ها یک راه محافظت بی‌نقص برای اتصالات کابل فیبرنوری در طبیعت است.
مفصلهای فیبر نوری، برای اتصال هر دو نوع فیبرنوری نواری و دایروی سازگارند.

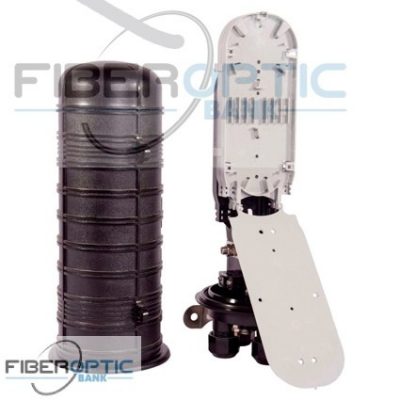

شکل ظاهری مفصل هوایی در شکل سمت راست آورده شده است.
سیستم این نوع مفصل به این صورت است که هر دو کابل از پایین به داخل مفصل وارد شده و فیوژن می‌شوند. سپس درب مفصل بسته شده و محل اتصال کابل در محیط امن و مقاوم قرار می‌گیرد.
از مفصلهای هوایی به طور گسترده در سیستم‌های مخابراتی فیبر نوری استفاده می‌شوند.
دسته‌بندی مفصل‌ها بر اساس نوع کاربرد:
همانطور که بالاتر گفتیم، مفصلهای فیبرنوری بر اساس نوع کاربرد به سه دسته‌ی خاکی، هوایی و دریایی تقسیم می‌شوند.
مفصلهای خاکی:
کابل‌های خاکی در قرقره‌های ۴ کیلومتری موجودند، از این رو برای فواصل طولانی‌تر لازم است کابل‌ها بهم فیوژن شوند. محل این فیوژن‌ها برای محافظت، داخل مفصل های فیبرنوری قرار می‌گیرند و سپس داخل خاک دفن می‌شوند.
این مفصل‌ها باید قابلیت تطبیق با محیط‌های کابل کشی شده و محافظت از کابل‌ها را داشته باشند.
دلیل استفاده از مفصلهای افقی به عنوا مفصلهای خاکی این است که معمولا مفصل‌هایی که داخل حوضچه‌های مخابراتی قرار می‌گیرند، بعضا توسط بیل مکانیکی یا سایر موارد مشابه آسیب می‌بینند. در شرایط فوق، مفصل فیبر نوری افقی از لحاظ تحمل فشار مکانیکی و ضربه‌های احتمالی در محیط امن‌تری قرار دارد.
نکته قابل توجه، وجود مواد شیمیایی داخل حوضچه‌ها یا امکان مدفون شدن مفصل‌ها در گل و لای انباشته شده در حوضچه‌هاست. که عوامل بالا احتمال خوردگی، آب رفتگی، خراشیدگی، جویدن مفصل توسط موش و سایر جانوران را افزایش می‌دهد که منجر به پارگی و قطع کابل یا مفصل فیبر نوری می‌شود.
به همین دلیل لازم است که شرکت‌های سازنده در زمان ساخت کابل و مفصل، انواع محیط‌ها را در نظر گرفته و مواد تشکیل دهنده روکش مفصل را بر این اساس انتخاب نمایند.
مفصلهای دریایی:
کابل‌های زیر دریایی نسبت به سایر کابل‌ها از حساسیت بیشتری برخوردارند، دارای تعداد وایرهای بیشتر و ژاکت‌های ضخیم‌تری جهت حفاظت از فیبرها در زیر اقیانوس ها هستند. به همین ترتیب مفصلهای آنها هم نیاز به مقاومت بالاتری دارند.
مفصلهای زیر دریایی جزو دسته‌ی مفصلهای افقی هستند و طول آنها ۱ متر و ۲۰ سانتی متر است.
مفصلهای هوایی
همانطور که بالاتر گفتیم، مفصلهای هوایی از نوع مفصلهای عمودی هستند و مناسب نصب در دکل‌های مخابراتی هستند، از این رو آنها را مفصلهای مخابراتی نیز می‌نامند.
مفصل‌هاي مخابراتي به دو دسته عمده تقسيم مي‌شوند:
نوع اول: مفصل براي کابل‌هاي بدون فشار هوا
مفصل‌هاي تقويت شده با الياف براي کابل‌هاي بدون فشار هوا استفاده می‌شوند. اين نوع مفصل‌ها براي اتصال و گرفتن انشعاب در کابل‌هاي ژله فيلد و بدون فشار هوا استفاده مي‌شوند. از روکش داراي الياف که در مقابل انتشار شکاف در موقع حرارت مقاوم هستند، ساخته شده‌اند.
نوع دوم : مفصل براي کابل‌هاي تحت فشار هوا تا ۲۴۰۰ زوج روکش‌هاي تعميری
دسته ديگر از اين محصولات، جهت تعمير صدمات وارد آمده به کابل استفاده مي‌شوند؛ با اين مزيت که در موقع تعمير کابل نيازي به قطع کردن کابل نمی‌باشد.
مفصل بندی فیبرنوری
یکی از اقدامات مهم، مفصل بندی فیبرنوری می‌باشد. با توجه به این موضوع که کابل فیبرهای نوری در قرقره‌هایی با طول‌های چهار کیلومتری یا گاهی دو کیلومتری تولید می‌شوند. هر ۴ کیلومتر به ۴کیلومتر در فیبرهای خاکی و هر ۲ کیلومتر به ۲ کیلومتر در کابل‌های کانالی نیاز به مفصل بندی فیبرنوری داریم.
یکی از پارامترهای مهم در مفصل بندی فیبر نوری رعایت حداکثر افت فیوژن که در کابل‌های سینگل مود ۰٫۰۲ و در کابل‌های مالتی مود ۰٫۰۵ است. به این معنی که افت فیوژن‌هایی که داخل مفصل‌ها قرار می‌گیرند نباید بیشتر از این مقدار باشند.
مراحل نصب مفصل فیبر نوری (مفصل بندی فیبرنوری)
نصب مفصل فیبر نوری یا مفصل بندی فیبرنوری دارای شش مرحله است که در زیر به آن پرداخته‌ایم:
مرحله یک : بررسی اجزای مفصل
مرحله دوم : آماده‌سازی غلاف کابل فیبر
آماده سازی غلاف کابل فیبر خود شامل سه مرحله زیر می‌شود:
- حذف روکش‌ها و ژاکت برای نمایان سازی ripcord
- برداشتن غلاف خارجی
- برداشتن پوشش داخلی
مرحله سوم : نصب و راه اندازی سخت افزار اتصال و پایه
مرحله ی چهارم :نصب و راه اندازی کابل‌ها در مفصل فیبر نوری
نصب و راه اندازی کابل‌ها در مفصل فیبرنوری شامل پنج مرحله می‌شود:
- وصل کردن کابل به محفظه انتهایی
- نصب کردن واشر و ارت بیرونی
- آماده سازی دستگاه نوری و نصب و راه اندازی سازمان دهنده توزیع.
- نصب محفظه اتصال
- اتصال فیبر نوری
مرحله پنجم : نصب کاور مفصل فیبرنوری
مرحله ششم : نصب گیره

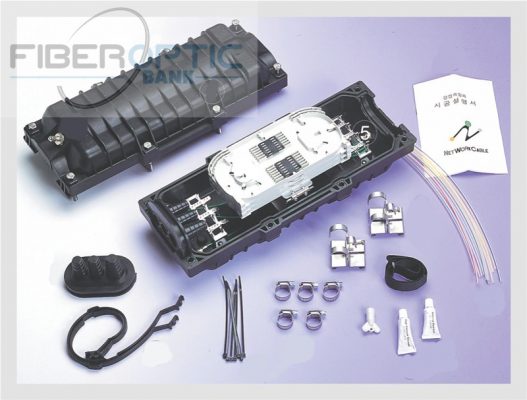

اجزای مفصل فیبر نوری
اگر بخواهیم بصورت کلی ساختمان مفصلهای نوری را مورد تجزیه و تحلیل قرار دهیم، شامل موارد زیر می‌شود:
- محافظ انتهایی
- سازمان دهنده محفظه اتصال
- محفظه اتصال فیبر
- کاور
- واشرهای کابل
- گیره واشرها
- براکت نصب
این مقاله توسط Fiberopticbank.com نوشته و گردآوری شده است و برای نوشتن این مقاله از سایت‌های linkstarmicrotronics و hexatronic کمک گرفته شده است. برای دریافت قیمت‌های انواع مفصلهای هوایی و خاکی با Fiberopticbank.com تماس بگیرید.
